METEOROLOGIA SINOTTICA
PLOTTAGGIO RIDOTTO DI TEMPERATURE E PRESSIONI
SOLUZIONE DELL'ESERCIZIO PROPOSTO

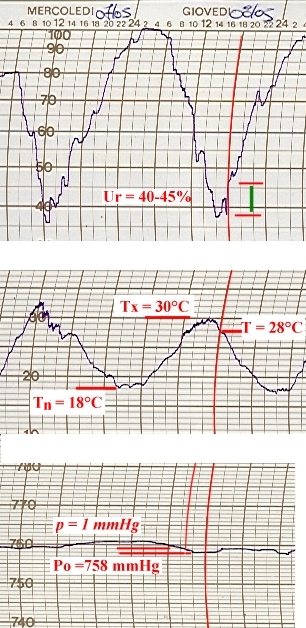

GRAFICO "compattato":  |
Plottaggio ALLE ORE 18.00 di GIOVEDI' Utilizzando la elevazione di 540Ft calcoliamo la pressione al livello medio del mare in aria standard (P) prima é necessario riportare la pressione in hPa e calcolare la temperatura di rugiada Rileviamo direttamente i seguenti dati: Ur= 40-45 % T = 28°C Tx= 30°C Tn= 18°C Po= 758 mmHg p = 1 mmHg a = In diminuzione poi stazionaria Convertiamo opportunamente le unità di misura: 758 mmHg = hPa ? Po (hPa) = 758 x 1,33324 = 1010,6 hPa p (hPa) = 1,3 hPa Calcoliamo ora le grandezze necessarie al plottaggio P = Po + ( e/27 ) = = 1010,6 + ( 540/27 ) = 1010,6 + 20 = 1030,6 hPa Td= T - [ (100-Ur) / 5 ] = 28 - ( 60/5 ) = 28-12 = 16°C Rappresentiamo graficamente le grandezze intorno al cerchio di stazione:  |
